三星Exynos 2400芯片规格曝光 采用三星4纳米的SF4P工艺量产

原标题：三星 Exynos 2400 芯片规格曝光：十核 CPU、Xclipse 940 GPU

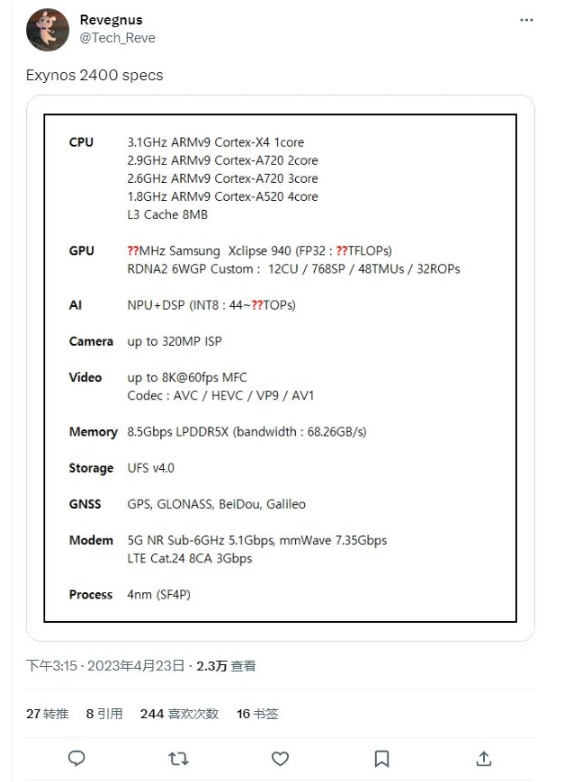

4 月 25 日消息，根据国外科技媒体 SamLover 报道，可靠消息源 Revegnus 分享了三星 Exynos 2400 芯片的详细规格信息。其推文中附带的截图，再次确认了此前的相关爆料。

根据截图显示，Exynos 2400 芯片将采用三星 4 纳米的 SF4P 工艺量产，采用 1+2+3+4 的十核设计，IT之家附 CPU 信息如下：

1 个 3.1GHz 的 ARMv9 Cortex-X4 核心

2 个 2.9GHz 的 ARMv9 Cortex-A720 核心

3 个 2.6GHz ARMv9 Cortex-A720 核心

4 个 1.8GHz ARMv9 Cortex-A520 核心

GPU 为三星的Xclipse 940.基于 AMD 的 RDNA 2 架构，有 6 组处理器工作组 (WGP)，每组有 2 个计算单元(CU)，有 12 个 CU，这相当于 768SP、48TMU 和 32ROP。

截图信息还显示 Exynos 2400 芯片支持 UFS 4.0 存储、带宽每秒 68.26GB 的 8.5Gbps LPDDR5X 内存、支持最高 3.2 亿像素的图像信号处理器(ISP) ，最高支持 60fps 8K 视频录制。

该截图还提供了 Exynos 2400 芯片的其它信息：

GNSS：全球定位系统(GPS)、GLONASS、北斗、伽利略(Galileo)

调制解调器：5G NR Sub-6GHz 5.1Gbps, mmWave 7.35Gbps LTE Cat.24 8CA 3Gbps

来源：IT之家
